Model and technical parameter:

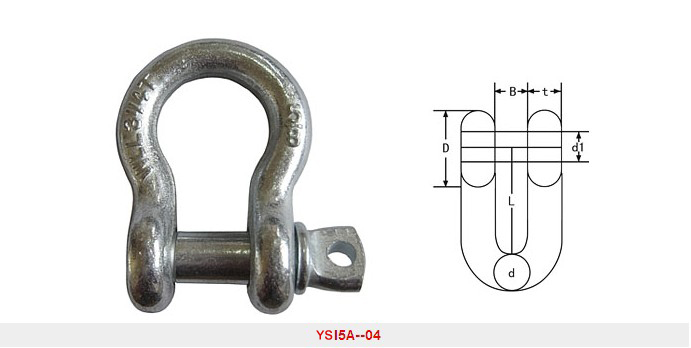

Jis Shackle Commercial Type
Product: Code | Nominal Size | B | D | L | dl | SWL | ④ | |
YS15A01 | 4.8 | 3/16 | 10 | 10 | 18.5 | 5.0 | 0.09 | 0.026 |
YS15A02 | 6.0 | 1/4 | 12 | 11 | 25.0 | 6.5 | 0.15 | 0.028 |
YS15A03 | 8.0 | 5/16 | 14 | 15 | 31.0 | 8.5 | 0.25 | 0.065 |
YS15A04 | 9.0 | 3/8 | 18 | 17 | 36.0 | 10.0 | 0.40 | 0.080 |
YS15A05 | 12.0 | 1/2 | 24 | 23 | 46.0 | 13.0 | 0.60 | 0.200 |
YS15A06 | 16.0 | 5/8 | 30 | 32 | 59.0 | 17.0 | 0.80 | 0.495 |
YS15A07 | 19.0 | 1/3 | 36 | 37 | 74.0 | 20.0 | 1.00 | 0.800 |
YS15A08 | 22.0 | 7/8 | 43 | 43 | 86.0 | 23.0 | 1.50 | 1.260 |
YS15A09 | 25.0 | 1 | 47 | 50 | 95.0 | 27.0 | 2.00 | 1.900 |
YS15A10 | 28.0 | 1-1/8 | 55 | 56 | 110 | 30.0 | 2.50 | 2.650 |
YS15A11 | 32.0 | 1-1/4 | 64 | 64 | 130 | 34.0 | 3.20 | 4.000 |
YS15A12 | 38.0 | 1-1/2 | 76 | 76 | 145 | 40.0 | 4.20 | 7.000 |
YS15A13 | 44.0 | 1-3/4 | 80 | 90 | 160 | 47.0 | 6.50 | - |
YS15A14 | 50.0 | 2 | 100 | 100 | 185 | 53.0 | 8.00 | - |
YS15A15 | 65.0 | 2-1/2 | 110 | 130 | 240 | 68.0 | 15.00 | - |
YS15A16 | 75.0 | 3 | 120 | 150 | 300 | 78.0 | 20.00 | - |
