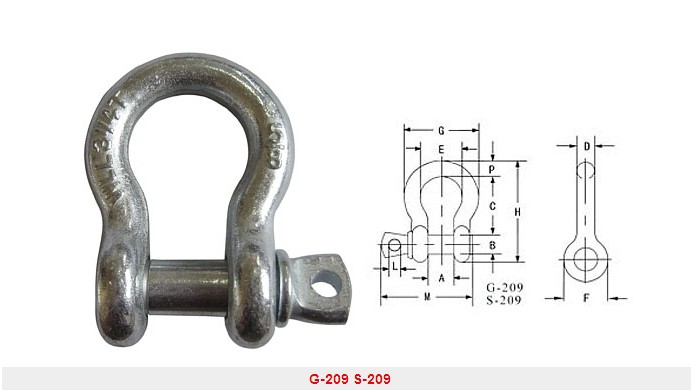

U.S.Screw Pin Anchor Shackles
Product Code |
Weight |
Nominal |
WLL (t) |
Dimensions(mm) |
||||||||||
209 |
209 |
A |
B |
C |
D |
E |
F |
G |
H |
L |
M |
P |
||
YS01A01 |
0.03 |
3/16 |
1/3 |
9.65 |
6.35 |
22.4 |
4.85 |
15.2 |
14.2 |
24.9 |
37.3 |
4.06 |
28.4 |
4.85 |
YS01A02 |
0.05 |
1/4 |
1/2 |
11.90 |
7.85 |
28.7 |
6.35 |
19.8 |
15.5 |
32.5 |
46.7 |
4.85 |
35.1 |
6.35 |
YS01A03 |
0.09 |
5/16 |
3/4 |
13.50 |
9.65 |
31.0 |
7.85 |
21.3 |
19.1 |
37.3 |
53.0 |
5.60 |
42.2 |
7.85 |
YS01A04 |
0.14 |
3/8 |
1 |
16.80 |
11.20 |
36.6 |
9.65 |
26.2 |
23.1 |
45.2 |
63.0 |
6.35 |
51.5 |
9.65 |
YS01A05 |
0.17 |
7/16 |
1-1/2 |
19.10 |
12.70 |
42.9 |
11.20 |
29.5 |
26.9 |
51.5 |
74.0 |
7.85 |
60.5 |
11.20 |
YS01A06 |
0.33 |
1/2 |
2 |
20.60 |
16.00 |
47.8 |
12.70 |
33.3 |
30.2 |
58.5 |
83.5 |
9.65 |
68.5 |
12.70 |
YS01A07 |
0.62 |
5/8 |
3-1/4 |
26.90 |
19.10 |
60.5 |
16.00 |
42.9 |
38.1 |
74.5 |
106.0 |
11.20 |
85.0 |
17.50 |
YS01A08 |
1.07 |
3/4 |
4-3/4 |
31.80 |
22.40 |
71.5 |
19.10 |
51.0 |
46.0 |
89.0 |
126.0 |
12.70 |
101.0 |
20.60 |
YS01A09 |
1.64 |
7/8 |
6-1/2 |
36.60 |
25.40 |
84.0 |
22.40 |
58.0 |
53.0 |
102.0 |
148.0 |
12.70 |
114.0 |
24.60 |
YS01A10 |
2.28 |
1 |
8-1/2 |
42.90 |
28.70 |
95.5 |
25.40 |
68.5 |
60.5 |
119.0 |
167.0 |
14.20 |
129.0 |
26.90 |
YS01A11 |
3.36 |
1-1/8 |
9-1/2 |
46.00 |
31.80 |
108.0 |
29.50 |
74.0 |
68.5 |
131.0 |
190.0 |
16.00 |
142.0 |
31.80 |
YS01A12 |
4.31 |
1-1/4 |
12 |
51.50 |
35.10 |
119.0 |
32.80 |
82.5 |
76.0 |
146.0 |
210.0 |
17.50 |
156.0 |
35.10 |
YS01A13 |
6.14 |
1-3/8 |
13-1/2 |
57.00 |
38.10 |
133.0 |
36.10 |
92.0 |
84.0 |
162.0 |
233.0 |
19.10 |
174.0 |
38.10 |
YS01A14 |
7.8 |
1-1/2 |
17 |
60.50 |
41.40 |
146.0 |
39.10 |
98.5 |
92.0 |
175.0 |
254.0 |
20.60 |
187.0 |
41.10 |
YS01A15 |
12.6 |
1-3/4 |
25 |
73.00 |
51.00 |
178.0 |
46.70 |
127.0 |
106.0 |
225.0 |
313.0 |
25 40 |
231.0 |
57.00 |
YS01A16 |
20.4 |
2 |
35 |
82.50 |
57.00 |
197.0 |
53.00 |
146.0 |
122.0 |
253.0 |
348.0 |
31.00 |
263.0 |
61.00 |
YS01A17 |
38.9 |
2-1/2 |
55 |
105.00 |
70.00 |
267.0 |
69.00 |
184.0 |
145.0 |
327.0 |
453.0 |
35.10 |
330.0 |
79.50 |
